Fonction et Applications

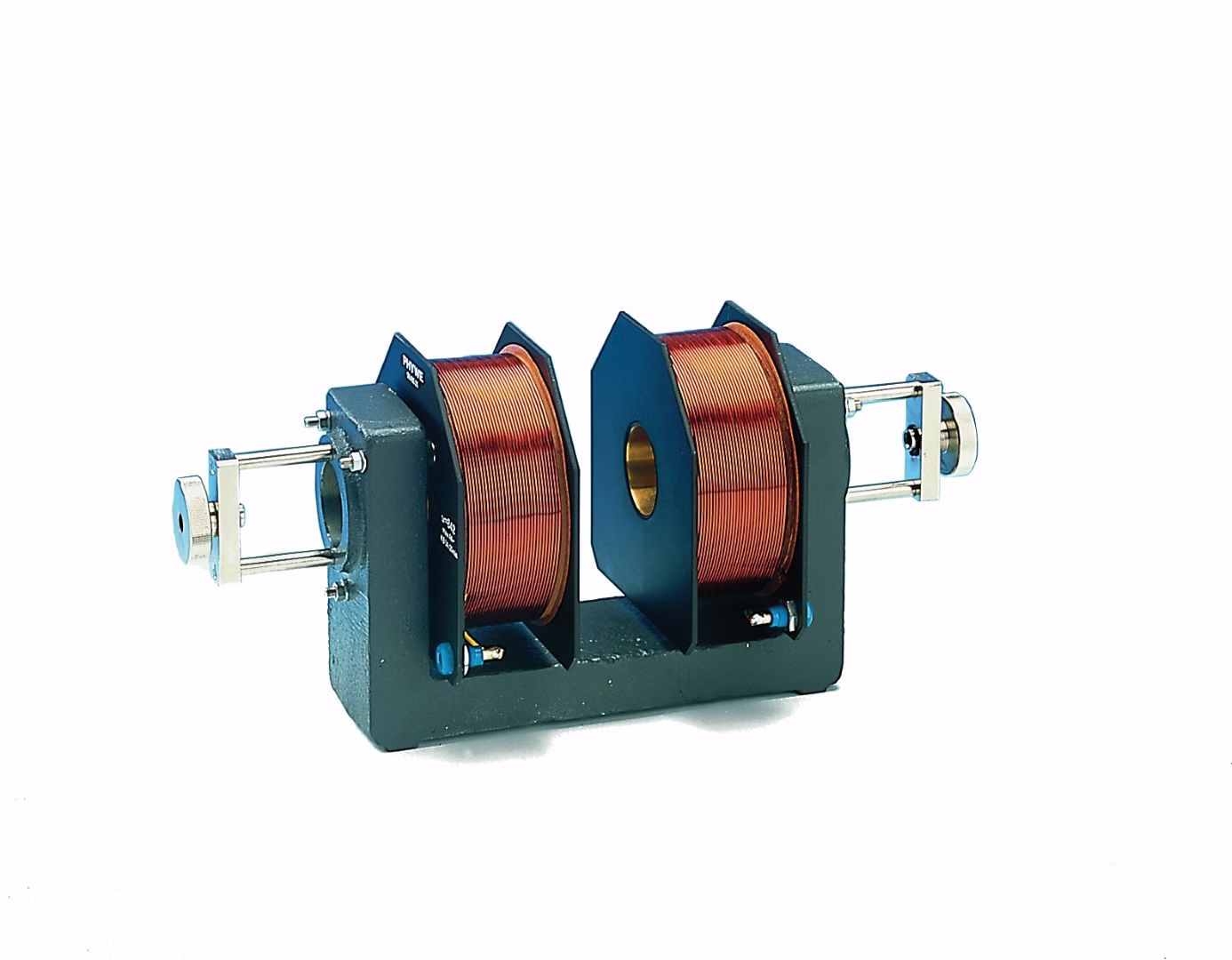

Electro-aimant sans pièces polaires pour la génération de forts champs magnétiques avec des pièces polaires de différentes formes.
Caractéristiques techniques
- Noyau de fer en U avec deux bobines
- Connexion en parallèle ou en série
- Dispositif de serrage avec vis pour réglage de l'entrefer
- Spires par bobine : 842
- Courant permanent maxi : 4 A
- Courant maxi (court terme) : 5 A
- Résistance par bobine : 2.66 Ohm
- Densité de flux (pour l=5A) avec 2 pièces polaires 06480.02 et 2,5 mm d'entrefer : env. 1,3 T
- Poids : env. 17 kg
- Dimensions : 350 x 140 x 180 mm
Nom
Nom du fichier
Taille du fichier
Type de fichier
(de) Bedienungsanleitung
0648001d .pdf
Taille du fichier 0.04 Mb
pdf
(en) Operating instructions
0648001e .pdf
Taille du fichier 0.04 Mb
pdf
