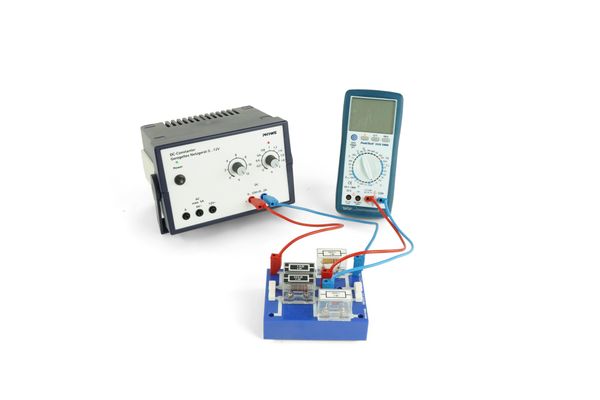

Lois de Kirchhoff  ![]() Principe Les lois de Kirchhoff sont vérifiées en mesurant le courant, la tension et la résistance dans des circuits en série et en parallèle. En outre, le circuit du pont de Wheatstone est utilisé pour déterminer plus précisément les résistances inconnues. Avantages - Configuration pour mesurer les lois de Kirchhoff et pour déterminer les résistances inconnues
- Les composants peuvent également être utilisés pour d'autres expériences d'électricité de base et avancées
Objectifs - Vérifiez les lois de Kirchhoff en mesurant le courant et la tension pour les résistances connectées en série et en parallèle pour chaque résistance ainsi que les valeurs totales. À partir de ces mesures, calculez les résistances partielles et totales.
- Déterminer les résistances inconnues en utilisant le circuit du pont de Wheatstone.
Objectifs d'apprentissage - Les lois de Kirchhoff
- Loi de l'induction
- Équations de Maxwell
- Courant
- Tension
- Résistance
- Connexion en parallèle
- Connexion en série
- Potentiomètre
Contenu de livraison |
PHYWE Alimentation 0...12 V CC, 2 A / 6 V, 12 V CA, 5 A
|
13506-93
|
1
| |
Multimètre digital 3 1/2 digit avec thermocouple NiCr-Ni
|
07122-00
|
1
| |
Résistance 100 Ohm, 1 W, boîtier G1
|
39104-63
|
1
| |
Résistance 220 Ohm, 1 W, boîter G1
|
39104-64
|
1
| |
Résistance 330 Ohm, 1 W, boîtier G1
|
39104-13
|
1
| |
Résistance 470 Ohm, 1 W, boîtier G1
|
39104-15
|
1
| |
Résistance 1 kOhm, 1 W, boîtier G1
|
39104-19
|
2
| |
Résistance 2,2 kOhm, 1 W, boîtier G1
|
39104-23
|
1
| |
Résistance 3.3 Kohm, 1w, G1
|
39104-25
|
1
| |
Résistance 4,7 kOhm, 1 W, boîtier G1
|
39104-27
|
1
| |
Résistance 10 kOhm, 1 W, boîtier G1
|
39104-30
|
1
| |
Boîte de Connexion
|
06000-00
|
1
| |
Câble de raccordement, 32 A, rouge, diverses longueurs
|
07360-01
|
2
| |
Câble de liaison, 32 A, bleu, diverses longueurs
|
07360-04
|
2
|
|
