Données techniques

Loi de Coulomb / Charge image

Article n° : P2420406

Principe

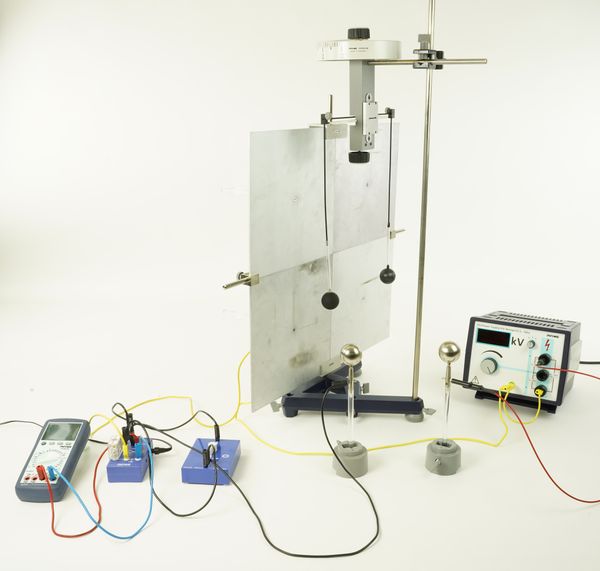

Une petite boule chargée électriquement est placée à une certaine distance devant une plaque métallique au potentiel de la terre. La charge superficielle de la plaque, due à l'induction électrostatique, forme avec la boule chargée un champ électrique analogue à celui qui existe entre deux charges ponctuelles de sens opposé. La force électrostatique agissant sur la balle peut être mesurée à l'aide d'un dynamomètre de torsion sensible.

Avantages

  • Visualisation expérimentale d'un principe fondamental de l'électrodynamique
  • Fournit une haute tension non dangereuse
  • Mesure très sensible de la force agissante

Objectifs

  1. Établissement de la relation entre la force active et la charge de la balle.
  2. Établissement de la relation entre la force et la distance entre la boule et la plaque métallique.

Objectifs d'apprentissage

  • Champ électrique
  • Intensité du champ électrique
  • Flux électrique
  • Induction électrostatique
  • Densité de charge de surface
  • Déplacement diélectrique
  • Potentiel électrostatique

Contenu de livraison

Plaque de condensateur 283x283 mm 06233-02 4
Tige isolante 06021-00 2
Sphère conductrice, d 40 mm 06237-00 2
Dynamomètre de torsion, 0.01 N 02416-00 1
PHYWE Alimentation haute tension DC: 0... ± 10 kV, 2 mA 13673-93 1
Multimètre digital 3 1/2 digit avec thermocouple NiCr-Ni 07122-00 1
Mètre-ruban, l = 2 m 09936-00 1
Fil de Connexion 30 kV, l 1000 mm 07367-00 1
Ligne de jonction, 32 A, vert-jaune, diverses longueurs 07363-15 2
Ligne de jonction, 32 A, vert-jaune, diverses longueurs 07360-15 1
Base de statif DEMO en A 02007-55 1
Embase expert 02004-00 2
Noix double expert 02054-00 1
Tiges de statif, acier inoxydable, diverses tailles 02034-00 1
Support pour aimant en U 06509-00 4
Câble de liaison, 32 A, noir, diverses longueurs 07360-05 2
Câble de liaison, 32 A, noir, diverses longueurs 07363-05 1
Câble de raccordement, 32 A, rouge, diverses longueurs 07361-01 1
Câble de liaison, 32 A, bleu, diverses longueurs 07361-04 1
Condensateur 100 nF / 250 V, boîter G1 39105-18 1
Amplificateur électromètre 13621-00 1
fiche de brick 06027-07 1
Sphères conductrices avec suspension 02416-01 2
Interrupteur 06004-00 1
Alimentation 12V AC / 500 ma 11074-93 1
