La résistance interne d'une source de tension avec Cobra SMARTsense

Principe

Une pile sèche ou une monocellule du commerce se prête bien à l'étude de la résistance interne des sources de tension. Sa résistance interne est suffisamment grande pour être facilement mesurable et elle est facilement remplaçable si elle est détruite par négligence à la suite d'une surcharge prolongée.

Exercices

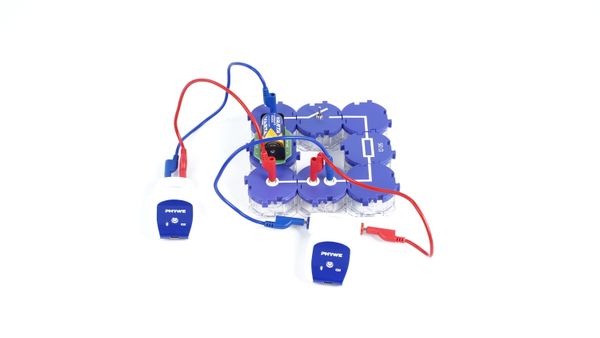

1. Construis un circuit électrique avec différentes résistances et mesure l'intensité du courant I ainsi que la tension aux bornes Uc.
2. Détermine la résistance interne Ri de la source de tension en analysant les données de mesure.

Objectifs

Les élèves reconnaissent que les sources de tension réelles possèdent une résistance interne et apprennent à la déterminer expérimentalement en mesurant l'intensité du courant et la tension aux bornes.

Avantages

• Pas besoin de connexions de câbles supplémentaires entre les modules - montage plus clair et plus rapide
• Sécurité des contacts grâce aux modules emboîtables à la manière d'un puzzle
• Contacts dorés durs et résistants à la corrosion
• Double succès d'apprentissage : schéma électrique visible sur la face supérieure et composants réels sur la face inférieure
