Données techniques


Wo 2.3

Article n° : P1195600

Principe

Dans cette expérience, les élèves devraient se rendre compte que dans la zone d'ombre derrière un obstacle étroit, on trouve des motifs réguliers de luminosité qui sont formés par la diffraction sur les bords de l'obstacle. En comparant la figure de diffraction avec celle créée par la diffraction au niveau d'une fente de la même largeur que l'obstacle, ils devraient comprendre et confirmer la théorie de BabinetPrincipe.
LePrincipe de Babinet affirme que les phénomènes de diffraction derrière des écrans complémentaires sont identiques. Ce diaphragme employé comporte une fente et une plaque (obstacle étroit) de taille identique ; elles agissent comme des écrans complémentaires l'un de l'autre, c'est-à-dire qu'ensemble elles provoquent une extinction totale. Par conséquent, dans le plan d'observation, les amplitudes des ondes qui interfèrent suite à la diffraction au niveau d'une fente ou d'un obstacle, doivent être identiques mais déphasées de 180°.

Avantages

  • Boîte à lumière multifonctionnelle - Tout-en-un : Peut être utilisée pour l'optique géométrique sur la table, le mélange des couleurs et sur un banc optique
  • Extension avec d'autres ensembles à tout moment, aucune source lumineuse supplémentaire n'est nécessaire, valeur de reconnaissance pour les élèves

Objectifs

Quelle sorte d'ombre est créée derrière un obstacle étroit ? Dirigez un crayon de lumière étroit sur un obstacle mince de façon à ce qu'une partie du faisceau effleure le côté. Observez l'ombre ainsi créée et comparez-la à la figure de diffraction formée lorsque le faisceau lumineux frappe une fente de la même largeur que l'obstacle.

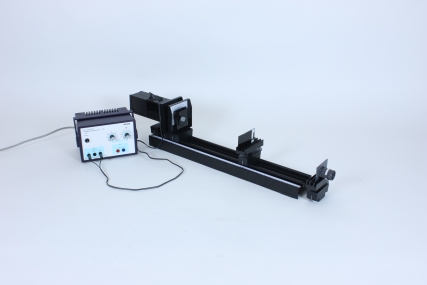

Contenu de livraison

Boîte lumineuse, halogène 12 V / 20 W 09801-00 1
Support avec tige pour boîte lumineuse 09802-20 1
Banc optique à profil, l = 600 mm 08376-00 1
Jeu de filtres couleurs pour mélange additif (rouge, bleu, vert) 09807-00 1
Lentille sur curseur, f=+50mm 09820-01 1
Curseur pour banc optique 09822-00 2
Monture à échelle sur curseur 09823-00 1
Porteur de plateau pour 3 objets 09830-00 2
Loupe de mesure 09831-00 1
Diaphragme à fente, trait et arrête 08521-00 1
Fente réglable, max. 1 mm 11604-07 1
Porte-diaphragme, attachable 11604-09 1
PHYWE Alimentation 0...12 V CC, 2 A / 6 V, 12 V CA, 5 A 13506-93 1
Carton noir, 200 x 300mm, 10 feuilles 06306-01 1
