Données techniques

Le transistor PNP

Article n° : P1383600

Principe

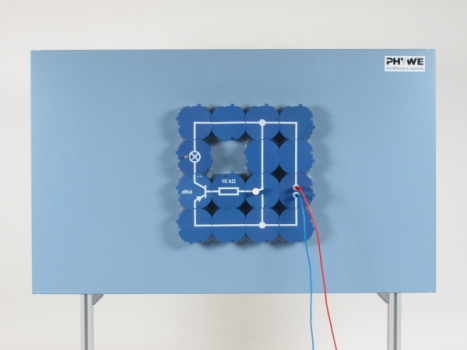

La démonstration consiste à montrer avec quelle tension un transistor PNP peut être utilisé et de quelle manière le courant de collecteur dépend du courant de base et de la tension de collecteur.

Avantages

Aucun câble de connexion supplémentaire n'est nécessaire entre les blocs de construction - installation rapide et claire
Sécurité des contacts grâce au système de blocs puzzle
Contacts plaqués or sans corrosion
Succès doublé : Schéma du circuit électrique sur le dessus, les composants réels sont visibles à l'extérieur

Contenu de livraison

PHYWE Tableau magnétique pour expériences de démonstration, 600 x 1000 mm	02150-00	1
Connecteur, droit, bloc de construction	09401-01	3
Connecteur, à angle droit, bloc de construction	09401-02	4
Connecteur forme-t, bloc de construction	09401-03	2
Connecteur interrompu, bloc de construction	09401-04	3
Jonction, bloc de construction	09401-10	2
Douille pour lampe incandescence E10, bloc de construction	09404-00	1
Interrupteur, inverseur, bloc de construction	09402-02	1
Symboles aimantés d'électricité/électronique pour tableaumagnétique	02154-03	1
Support pour pile 1,5 V (C)	05605-00	1
Résistance 10 kohm, bloc de construction	09415-10	1
Potentiomètre 250 ohm, bloc de construction	09423-25	1
Transistor PNP (BC327), bloc de construction	09457-00	1
Câble de raccordement, 32 A, rouge, diverses longueurs	07363-01	3
Câble de liaison, 32 A, bleu, diverses longueurs	07363-04	3
PHYWE Alimentation universelle, affichage analogique, DC: 18 V, 5 A / AC: 15 V, 5 A	13503-93	1
Multimètre analogique de démonstration ADM3	13840-00	2
Batterie Type C 1.5 V - 2 pièces	07400-00	1
Ampoule, 12V / 0,1A, E10, 10 pièces	07505-03	1
