Eb 6.1

Principe

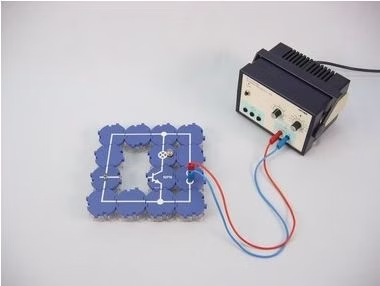

Cette expérience doit permettre d'apprendre qu'un courant de collecteur ne circule dans un transistor que si la polarité de la tension de collecteur est correcte et si une tension de base de polarité correcte est appliquée. Pour un transistor npn, le collecteur et la base doivent être connectés au pôle positif. L'émetteur est ici dans chaque cas l'électrode de référence.

Avant de réaliser l'expérience, les étudiants doivent se familiariser avec les désignations des électrodes des transistors, ainsi qu'avec la signification du terme transistor npn. La comparaison du courant de base, qui peut être estimé à partir de la taille de la résistance de base et de la tension appliquée, avec le courant de collecteur, qui provoque l'allumage de la lampe, permet également de conclure qu'un courant de base minimal est suffisant pour rendre le transistor conducteur.

Avantages

• Aucune connexion supplémentaire par câble entre les blocs de construction n'est nécessaire - schéma clair et installation rapide
• Sécurité des contacts grâce au système de blocs-puzzle
• Contacts plaqués or sans corrosion
• Doublement du succès : Schéma du circuit électrique sur le dessus, les composants réels sont visibles à l'extérieur

Objectifs

Avec quelle tension un transistor npn doit-il fonctionner ?

Examinez la polarité que doivent avoir la tension de collecteur et la tension de base d'un transistor npn pour qu'un courant de collecteur puisse circuler.
