Données techniques

Le moteur shunt

Article n° : P1433505

Principe

Un électromoteur peut également fonctionner avec un électroaimant comme aimant de champ. Si les bobines d'induit sont connectées parallèlement aux bobines de champ, on parle alors de moteur à enroulement shunt. Les propriétés de ce moteur sont étudiées en observant le sens de rotation et en mesurant le courant électrique.

Avantages

Expérience démonstrative grâce à de grands instruments
Installation facile et solide

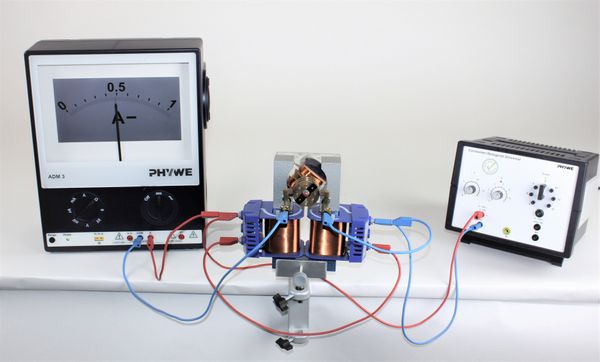

Contenu de livraison

Pince de table	02012-00	1
Support pour aimant en U	06509-00	1
Noyau en U, tôle magnétique laminé	06501-00	1
Bobine, 1200 spires	06515-01	2
Stator	06550-00	1
Induit en double T	06554-00	1
Poulie à gorge	06558-01	1
Câble de raccordement, 32 A, rouge, diverses longueurs	07362-01	3
Câble de liaison, 32 A, bleu, diverses longueurs	07362-04	3
Multimètre analogique de démonstration ADM3	13840-00	1
PHYWE Alimentation universelle, affichage analogique, DC: 18 V, 5 A / AC: 15 V, 5 A	13503-93	1
