Технические характеристики

Вынужденные колебания - маятник Поля

Кат.номер: P2132705

<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Strict//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-strict.dtd"> Unknown

Принцип
В свободной колебательной системе уменьшение максимальных амплитуд зависит от явления затухания. Если система совершает колебания, и при этом ей сообщают периодический вращающий момент, то постоянная и неизменяющаяся амплитуда будет зависеть от частоты и амплитуды внешнего периодического вращающего момента и амплитуды затухания. Определяется характеристическая частота свободных колебаний и строятся графики кривых резонанса для вынужденных колебаний при различных значениях затуханий.

Задание

Цель: A. Свободные колебания
1. Определить период колебания и характеристическую частоту для случая, когда колебания не затухают.
2. Определить период колебания и характеристическую частоту для различных значений затуханий. Построить графики зависимости последовательных, односторонних максимальных амплитуд от времени. Рассчитать соответствующие скорости затухания, коэффициенты затухания и логарифмические декременты.
3. Добиться апериодичности.

B. Вынужденные колебания
1. Графически отобразить резонансные кривые, используя значения затухания A.
2. Определить частоту резонанса и сравнить со значениями частоты, найденными предварительно.
3. Наблюдать сдвиг фаз между маятником и внешним моментом вращения для малых значений затухания, приняв, что в одном случае стимулирующая частота ниже резонансной частоты, а в другом - намного выше.

Получаем понятие о
угловой частоте, характеристической частоте, резонансной частоте, крутильном маятнике ,торсионных колебаниях, вращательном моменте и возвращающем моменте , затухающие/ незатухающие свободные колебания, вынужденные колебания, скорость затухания/ демпфирования, коэффициент ослабления ,логарифмический декремент

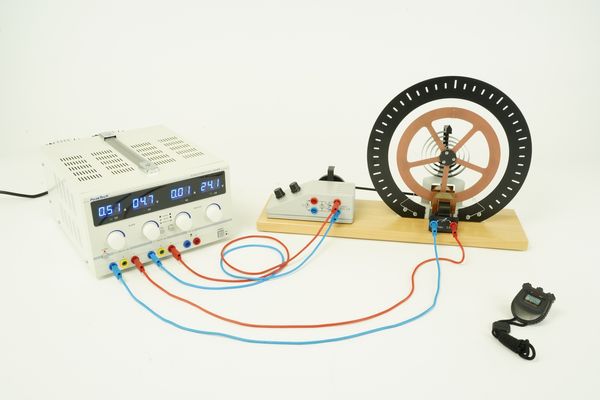

Объём поставки

Крутильный маятник Поля	11214-00	1
Секундомер, цифровой, 24 часа, 1/ 100 с & 1 с	24025-00	1
Соединительный кабель, 32 А, красный, различной длины	07362-01	2
Соединительный кабель, 32 A, синий, различной длины	07362-04	2
