Технические характеристики

Шунтовой двигатель

Кат.номер: P1376400

<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Strict//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-strict.dtd">

Принцип

Когда требуются электродвигатели с более высокой производительностью, то они, как правило, изготавливаются из электромагнитов вместо постоянных магнитов, поскольку, они могут генерировать более сильные магнитные поля.

В шунтовом двигателе катушка якоря и индукторная катушка соединены параллельно.

Эксперимент разработан таким образом, что он обеспечивает качественные или приближённо-количественные результаты.

Преимущества

тва • Понятная и быстрая настройка - нет необходимости в дополнительных соединениях между модульными блоками

• Безопасность контактов соединения модульных блоков благодаря пазл-системе

• Нержавеющие позолоченные контакты

Задание

Каковы характеристики шунтовых двигателей?

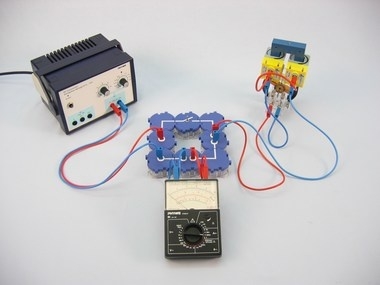

Соберите модель электродвигателя, в котором постоянный магнит заменен электромагнитом, и используйте его для проверки характеристик двигателя, у которого катушка статора и ротора соединены параллельно.

Объём поставки

Соединитель , прямой, модуль SB	05601-01	1
Соединитель, угловой, модуль SB	05601-02	3
Соединительный, разомкнутый, модуль SB	05601-04	1
Соединительный модуль SB	05601-10	2
Выключатель вкл./выкл., модуль SB	05602-01	1
Катушка, 400 витков	07829-01	2
U-образный сердечник	07832-00	1
Модель двигателя для учебных экспериментов	07850-10	1
Соединительный кабель, 32 А, красный, различной длины	07360-01	2
Соединительный кабель, 32 A, синий, различной длины	07360-04	2
Соединительный кабель, 32 А, красный, различной длины	07361-01	2
Соединительный кабель, 32 A, синий, различной длины	07361-04	2
PHYWE Источник питания пост. ток: 0...12 В, 2 A / перемен. ток: 6 В, 12 В, 5 A	13506-93	1
Аналоговый мультиметр, 600 В AC/DC, 10A AC/DC, 2 MΩ, защита от перегрузки	07021-11	1
