Conversión de energía eléctrica en energía térmica

Nº de artículo P1374700

Principio

Los efectos de calentamiento e iluminación de la corriente eléctrica son bien conocidos por los alumnos en su vida cotidiana, y ya han experimentado con lámparas de filamento y han utilizado su efecto de iluminación como medida de la fuerza de la corriente eléctrica.

En este experimento, es importante que se den cuenta de que en todos estos procesos la energía eléctrica se convierte en energía térmica en forma de calor.

En la evaluación, se puede manejar uno de los siguientes temas según el estado de conocimiento de los alumnos: en el caso más sencillo, el fenómeno y para una mayor exigencia teórica, el balance energético.

Eel=Q con Eel=U ×I × t.

En la evaluación hay que tener en cuenta la capacidad calorífica del vaso.

Q= [(cVidrio+ cAgua) ×mAgua] × Δ T.

Ventajas

No se necesitan conexiones de cables adicionales entre los bloques de construcción: configuración clara y rápida
Seguridad de contacto gracias al sistema de bloques de rompecabezas
Contactos chapados en oro libres de corrosión
Doble éxito de ganancia: Diagrama del circuito eléctrico en la parte superior, los componentes reales se pueden ver en el exterior

Tareas

¿Cómo funciona un calentador de inmersión?

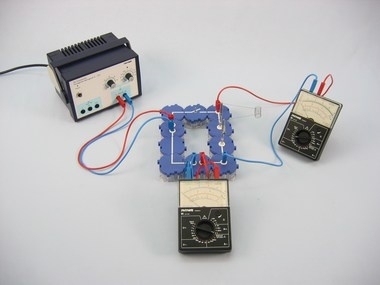

Monta un circuito con un modelo de calentador de inmersión y utilízalo para convertir la energía eléctrica en energía térmica.

Volumen de suministro

Módulo de conector directo, SB	05601-01	1
Módulo de conector angulado, SB	05601-02	2
Módulo de conector interrumpido, SB	05601-04	2
Adaptador, módulo SB	05601-10	2
Connector en ángulo con zócalo, módulo SB	05601-12	2
Interruptor, módulo SB	05602-01	1
CUBA RANURADA, SIN TAPA	34568-01	1
PINZA COCODRILO,S.AISLAMIEN.10PZS	07274-03	1
Conexión de enchufe, 2 unidades	07278-05	1
Cable de conexión, 32 A, rojo, varias longitudes	07360-01	1
Cable de conexión, 32 A, azul, varias longitudes	07360-04	1
Cable de conexión, 32 A, rojo, varias longitudes	07361-01	2
Cable de conexión, 32 A, azul, varias longitudes	07361-04	2
ALAMBRE CONSTANTAN,D.0,3 MM,100 M	06101-00	1
PHYWE Fuente de poder DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A	13506-93	1
Multímetro analógico, 600V AC/DC, 10A AC/DC, 2 MΩProtección contra sobrecargas	07021-11	2
Termómetro de estudiantes, -10..+110°C, l = 230 mm	38005-10	1
