Datos técnicos

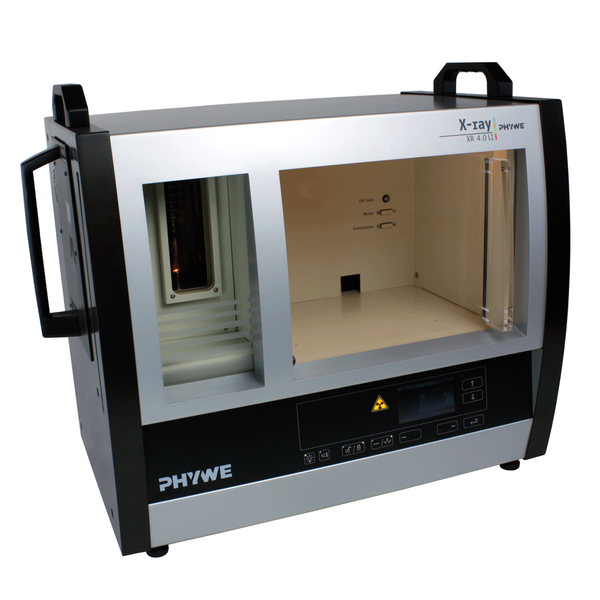

XR 4.0 LI unit: 30KV, 1 mA

Nº de artículo 09056-37
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> Unknown

Funciones y uso

Dispositivo escolar/de protección total con tecnología de cambio rápido de tubos de rayos X para la fluoroscopia y la obtención de imágenes de rayos X, experimentos de ionización y dosimetría, imágenes de Laue y Debye-Scherrer, espectroscopia de rayos X, reflexión de Bragg, bremsspectrum/líneas características de diferentes materiales anódicos, Ley de Moseley, determinación de la constante de Planck y de la constante de Rydberg, ley de Duane Hunt, absorción dependiente del espesor del material y de la energía, K y Ledges, experimentos con medios de contraste, dispersión Compton y difractometría de rayos X. Equipo adicional necesario

Ventajas

Equipo experto en rayos X XR 4.0 con 30 kV y 1mA

Concepto de seguridad conforme a las normas y reglamentos aplicables

  • El equipo cumple con todas las normas alemanas (ordenanza de rayos X, RÖV) y europeas de protección contra la radiación.
  • Aprobación de tipo por parte de la Oficina Federal Alemana para la Protección contra las Radiaciones (Bundesamt für Strahlenschutz, BFS) en relación con el uso de la unidad en escuelas y universidades en Alemania (no está sujeta a la aprobación, sino a la notificación)
  • Ventanas de vidrio acrílico reforzadas con plomo como escudo contra los rayos X (a prueba de roturas según la norma DIN/EN 61010)

S-Lock - Bloqueo de seguridad pendiente de patente de PHYWE

  • Cerradura de seguridad eléctrica y mecánica
  • Impide la apertura de la puerta cuando se enciende la radiación X
  • ofrece así la máxima seguridad posible

Tecnología Tube XChange

  • Válvulas termoeléctricas autoajustables con tecnología de cambio rápido
  • Protección de contacto contra piezas calientes
  • 4 materiales de ánodo para experimentos específicos (W, Mo, Cu, Fe)

Panel táctil

  • Control simultáneo, manual y por ordenador
  • Manejo interactivo e intuitivo
  • Iconos autoexplicativos para un manejo rápido

3View - Insight proporciona una visión transparente

  • Excepcional observabilidad del espacio de experimentación
  • Frente de viento extra grande en 3 lados (diagonales: 20" / 12" / 9", 46cm/46cm/36cm)

Pantalla TFT retroiluminada de alta resolución

  • 480 x 272 píxeles
  • 16 Bit, 65.536 colores
  • con iluminación LED
  • Representación óptima y dinámica de todos los parámetros importantes del aparato y de los valores medidos

Cámara XXL

  • Amplio espacio para grandes experimentos
  • Espacio de experimentación con temperatura controlada y ventilación interna

Banco óptico con jinetes (opcional)

  • Posicionamiento sencillo y preciso de los componentes ópticos
  • Experimentos de radiografía

Goniómetro (opcional)

  • Autocalibración
  • Protección contra colisiones
  • Manejo sencillo y seguro

MultiLINK

  • Puerto de conexión interno y externo
  • USB 2.0, N2, BNC, XRED, Aux, etc.
  • Sin el molesto "tendido de cables"
  • Además, conducto de cable extra grande

Cajón de seguridad

  • Todos los utensilios se guardan de forma segura y siempre a mano
  • Se puede cerrar con llave

Equipamiento y datostécnicos

  • Unidad básica controlada por microprocesador con dos circuitos de seguridad independientes para la posición de la puerta y dos circuitos de supervisión independientes para el sistema de bloqueo de la puerta
  • Cuatro tubos de rayos X diferentes (Fe, Cu, Mo y W) pueden conectarse y permanecer visibles durante el funcionamiento
  • Determinación de la intensidad de los rayos X mediante una conexión de tubo contador Geiger-Müller integrada con una tensión de tubo contador variable (0...600 V) y un altavoz integrado
  • Pantalla TFT en color (dimensiones 4,3"(95x54 mm), 16 Bit, 56.536 colores, 480x272 Pixel) para el control manual del aparato
  • Interfaz "Display Connect" para la conexión de una pantalla de gran tamaño
  • Sistema de iluminación LED interior en forma de línea de color real
  • Alta tensión 0,0...30,0 kV
  • Corriente de emisión 0,0...1,0 mA
  • Carcasa (mm): 682 (ancho) x 620 (alto) x 450 (profundidad)
  • Cámara de experimentación (mm): 440 (ancho) x 345 (alto) x 354 (fondo)
  • Conexión: 110/240 V~, 50/60 Hz
  • Consumo de energía: 200 VA
  • Masa: 55 kg
  • Control por PC mediante USB 2.0

PHYWE Systeme GmbH & Co. KG
Robert-Bosch-Breite 10 – 37079 Göttingen – Deutschland
www.phywe.com
