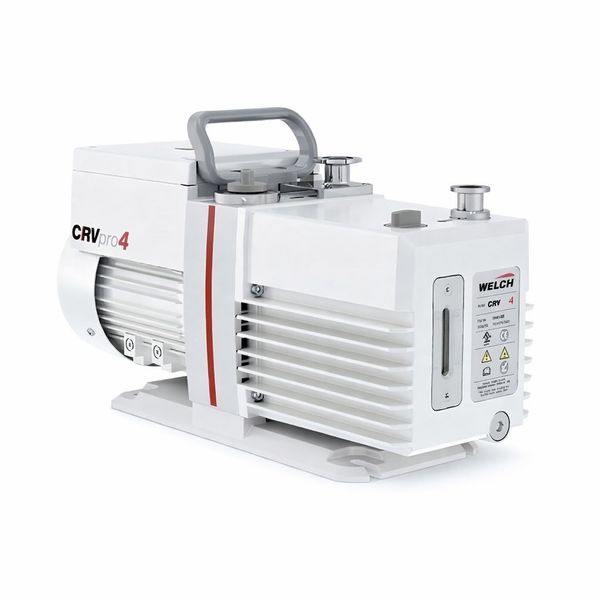

Bomba de vacío con válvula rotativa, dos etapas, 115V/230V

Funciones y uso

Bomba de vacío de paletas rotativas de dos etapas, adecuada para funcionamiento continuo en el rango de vacío grueso y fino.

Ventajas

• La bomba se caracteriza por una alta tolerancia al vapor de agua y un diseño compacto.
• Gracias a su bajo peso, dimensiones reducidas y elevado caudal de aspiración, es ideal para su uso en escuelas y laboratorios.
• La bomba requiere poco mantenimiento, es compacta y destaca por su funcionamiento muy silencioso.
• Para reducir el riesgo de daños, el visor de aceite está integrado en la carcasa.
• La carcasa de la bomba es especialmente fácil de limpiar.
• Como se suministra un esmerilado normalizado NS 19, las campanas de vacío y los tubos de descarga con esmerilado hembra NS 19 pueden montarse directamente en la bomba.

Equipamiento y especificaciones técnicas

Incluido en el suministro:

• 2 bridas de conexión DN 16 KF
• 1 anillo de centrado DN 16 KF
• 2 anillos de sujeción DN 16 KF
• 1 brida adaptadora de acero inoxidable DN 16 KF a espiga para manguera con diámetro exterior de 10 mm
• 1 brida adaptadora de acero inoxidable DN 16 KF a esmerilado normalizado NS 19/26
• Aceite para bomba de vacío, 2 × 1 l
• Filtro de niebla de aceite para bombas de paletas DN 16 KF

Datos técnicos:

• Caudal de aspiración a 50/60 Hz: 67/78 l/min
• Presión final DIN 28432: 2 × 10⁻³ mbar
• Presión final con lastre de gas (total): 7 × 10⁻² mbar
• Fuga máxima de la válvula de aspiración: 7 × 10⁻⁵ mbar l/s
• Tolerancia al vapor de agua: 60 mbar
• Carga de aceite: 1150 ml
• Potencia del motor: 370 W
• Tensión de alimentación: 115 V / 230 V conmutable; 50/60 Hz

Nota:

Gracias a los adaptadores incluidos, la bomba puede utilizarse directamente con la campana de vacío con pasamuros eléctricos (02668-01).
Adicionalmente se requieren la campana con pomo y junta de goma (02668-10), opcionalmente el cilindro de protección (02668-14), así como la válvula de ventilación DN 10 (02668-06) con junta DN 10 (02668-04) y un anillo de sujeción DN 10 (02668-03).
