Datos técnicos

Fusible de seguridad

Nº de artículo P1372200

Principio

Los cables dañados o los equipos eléctricos defectuosos pueden provocar cortocircuitos. De este modo, se sortea el propio equipo eléctrico o, más exactamente, su resistencia. El resultado es una corriente inadmisiblemente alta, que puede provocar un incendio debido al calentamiento excesivo de las piezas que transportan la corriente.

En este experimento, los alumnos deben aprender el principio de funcionamiento del dispositivo de seguridad más sencillo y antiguo, el fusible de seguridad.

Tareas

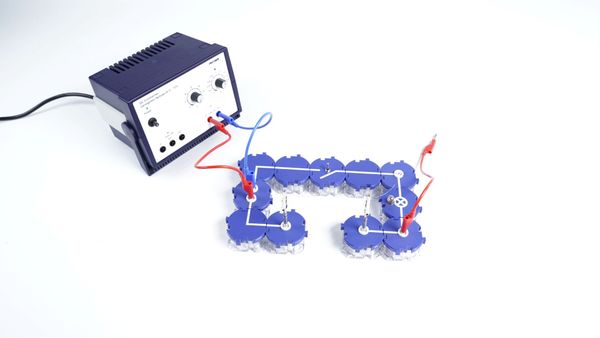

Monta un circuito que contenga un modelo de fusible de seguridad.
Utilízalo para examinar la función de un fusible eléctrico.

Objetivos

El alumno debe comprender la influencia de la corriente y la tensión en la temperatura de un trozo de alambre. Este principio debe trasladarse al fusible.

Ventajas

No se necesitan conexiones de cables adicionales entre los bloques de construcción: montaje claro y rápido
Seguridad de contacto gracias al sistema de bloques de rompecabezas
Contactos chapados en oro libres de corrosión
Doble éxito de ganancia: Diagrama del circuito eléctrico en la parte superior, los componentes reales se pueden ver en el exterior

Volumen de suministro

Módulo de conector directo, SB	05601-01	2
Módulo de conector angulado, SB	05601-02	2
Módulo de conector interrumpido, SB	05601-04	1
Adaptador, módulo SB	05601-10	2
Connector en ángulo con zócalo, módulo SB	05601-12	2
Interruptor, módulo SB	05602-01	1
Enchufe para lámpara incandescente, E10	05604-00	1
PINZA COCODRILO,S.AISLAMIEN.10PZS	07274-03	1
Conexión de enchufe, 2 unidades	07278-05	1
Cable de conexión, 32 A, rojo, varias longitudes	07360-01	1
Cable de conexión, 32 A, rojo, varias longitudes	07361-01	1
Cable de conexión, 32 A, azul, varias longitudes	07361-04	1
Bombilla 6V/0,5A, E10, 10 pzs.	35673-03	1
Alambre de hierro, d = 0,2 mm, l = 100 m	06104-00	1
PHYWE Fuente de poder CC: 0...12 V, 2 A / CA: 6 V, 12 V, 5 A	13506-93	1
