Datos técnicos


Red de filtros

Nº de artículo P1378400

Principio

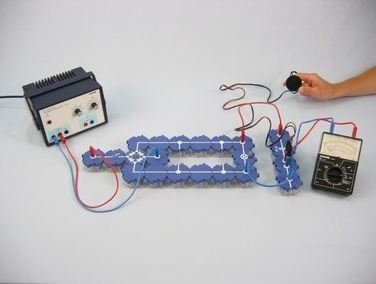

En este experimento, los estudiantes deben examinar el efecto que tienen los condensadores de filtro y las secciones de filtro sobre las porciones de corriente continua y alterna de una corriente continua pulsante. Como generalmente no se utilizan osciloscopios en los experimentos de los estudiantes, éstos deben observar el brillo de la lámpara de filamento utilizada como resistencia de carga para determinar la magnitud de la porción de tensión continua.

Pueden comparar la tensión de zumbido en función del volumen del zumbido en los auriculares. Además, pueden medir con el medidor qué parte es de tensión alterna. Se conecta un condensador delante del medidor para filtrar la tensión continua. Dado que el rango mínimo de medición de tensión alterna de 10 V es demasiado insensible, sugerimos utilizar un rango de medición de corriente alterna más sensible de 30 mA.

Ventajas

  • No se necesita ninguna conexión de cable adicional entre los bloques de construcción: configuración clara y rápida
  • Seguridad de contacto gracias al sistema de bloques rompecabezas
  • Contactos chapados en oro libres de corrosión
  • Doble éxito de ganancia: Diagrama del circuito eléctrico en la parte superior, los componentes reales se pueden ver en el exterior

Tareas

¿Cómo se puede transformar la corriente continua pulsante en corriente continua suave?

Utilizando condensadores y bobinas, intente reducir al máximo la ondulación de una corriente continua pulsante producida por rectificación.
