Constante dieléctrica de diferentes materiales

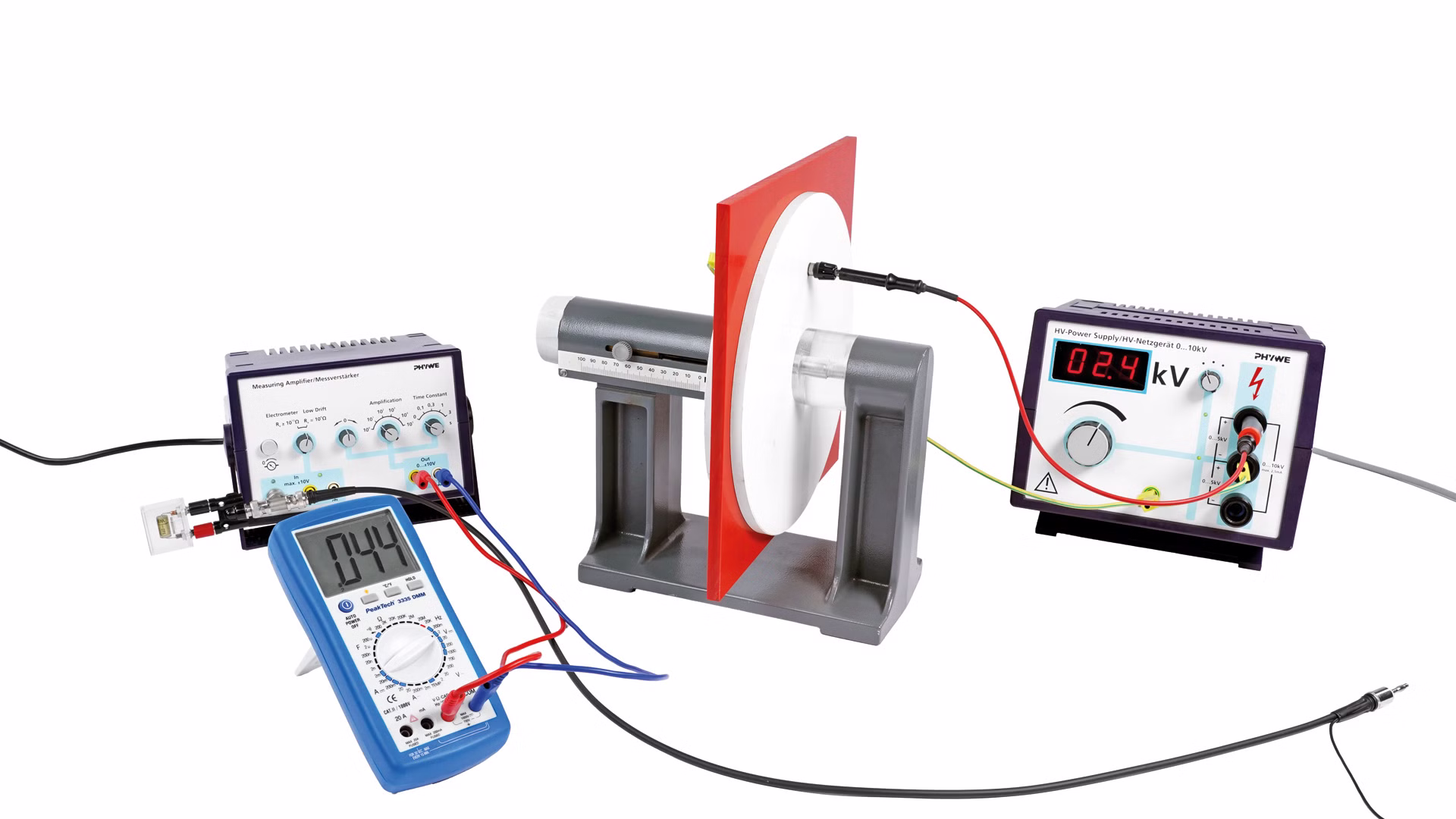

La constante eléctrica se determina midiendo la carga de un condensador de placas al que se aplica una tensión. La constante dieléctrica se determina de la misma manera, con plástico o vidrio rellenando el espacio entre las placas.

Ventajas

• Suministra alta tensión no peligrosa
• Fácil montaje experimental gracias a su diseño claro y compacto
• Inversión inteligente: El amplificador de medida universal incluido puede utilizarse también para otras aplicaciones

Tareas

1. La relación entre la carga Q y la tensión U debe medirse con un condensador de placas.
2. La constante eléctrica debe determinarse a partir de la relación medida en el punto 1.
3. La carga de un condensador de placas debe medirse en función de la inversa de la distancia entre las placas, bajo tensión constante.
4. La relación entre la carga Q y la tensión U debe medirse mediante un condensador de placas, entre cuyas placas se introducen diferentes medios dieléctricos sólidos. Las constantes dieléctricas correspondientes se determinan por comparación con las mediciones realizadas con aire entre las placas del condensador.

Objetivos de aprendizaje

• Ecuaciones de Maxwell
• Constante eléctrica
• Capacitancia de un condensador de placas
• Cargas reales
• Cargas libres
• Desplazamiento dieléctrico
• Polarización dieléctrica
• Constante dieléctrica
